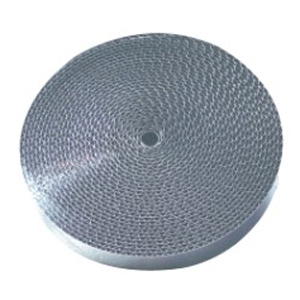

燃氣管道阻火器用波紋板阻火芯盤，它由波紋鋼帶和平鋼帶疊合卷成圓盤狀，在盤厚的中部安裝支承桿將各層鋼帶穿在一起。目前使用于燃氣管道的波紋板阻火芯盤，能更好的穩定盤厚，保證其阻火性能。--燃氣管道阻火器用波紋板阻火芯盤 多規格 可定制。同時使波紋板截面三角形頂角小于９０°，盤厚為15mm，減少了氣體流阻，提高了阻火性能指標，可廣泛應用于石油化工、燃氣儲運、煤氣管網等行業。
波紋阻火片是在防爆阻火器不但細化和完善的基礎上而來的，其主要作用類似于阻火器，是用來防止管道中易燃易爆的氣體或液體蔓延或回火的裝置，但這類型的阻火器的材質即內部的阻火層常用的不銹鋼帶或銅鎳合金材料壓制而成的波紋狀，而其波紋的大小主要由氣體的性質及阻止火焰的速度所決定的。
波紋阻火芯由波紋板繞一定尺寸的軸盤成，波紋阻火芯直徑、根據客戶提供的具體參數加工制做。用于纏繞波紋阻火芯的波紋板，其厚度、寬度、頂角、峰高度以及峰間距等參數亦由根據客戶提供的具體參數制定（具體事宜視實際加工能力確定）。 阻火器阻火網 阻火層 阻火芯 阻火板 阻火片 阻火器波紋板
波紋阻火片是防爆阻火器的主要器件之一，防爆阻火器可以有效阻止易燃氣體、液體的火焰蔓延和防止回火而引起爆炸。這類阻火器內的波紋阻火片常用不銹鋼帶或銅鎳合金材料壓制而成的波紋狀，波紋的大小由氣體性質和阻止火焰速度決定。波紋阻火片有兩種組成形式：一種是由波紋薄板和平板交替纏繞在中心軸上，組成一疊帶有三角形孔隙阻火層，另一種是由兩個方向折成的波紋型的薄板材料組成，波紋之間分隔成許多小的孔隙和通道，給火焰提供了一條曲曲折折的通道。常用波紋薄板的厚度為0.1~0.3mm之間，波紋的高度一般為0.2mm、0.3mm、0.5mm、0.7mm和1.2mm等，應根據阻止火焰速度決定。波紋阻火片是阻火器的內件，阻火盤是用不銹鋼鋼帶纏繞而成的。
